key micro RP

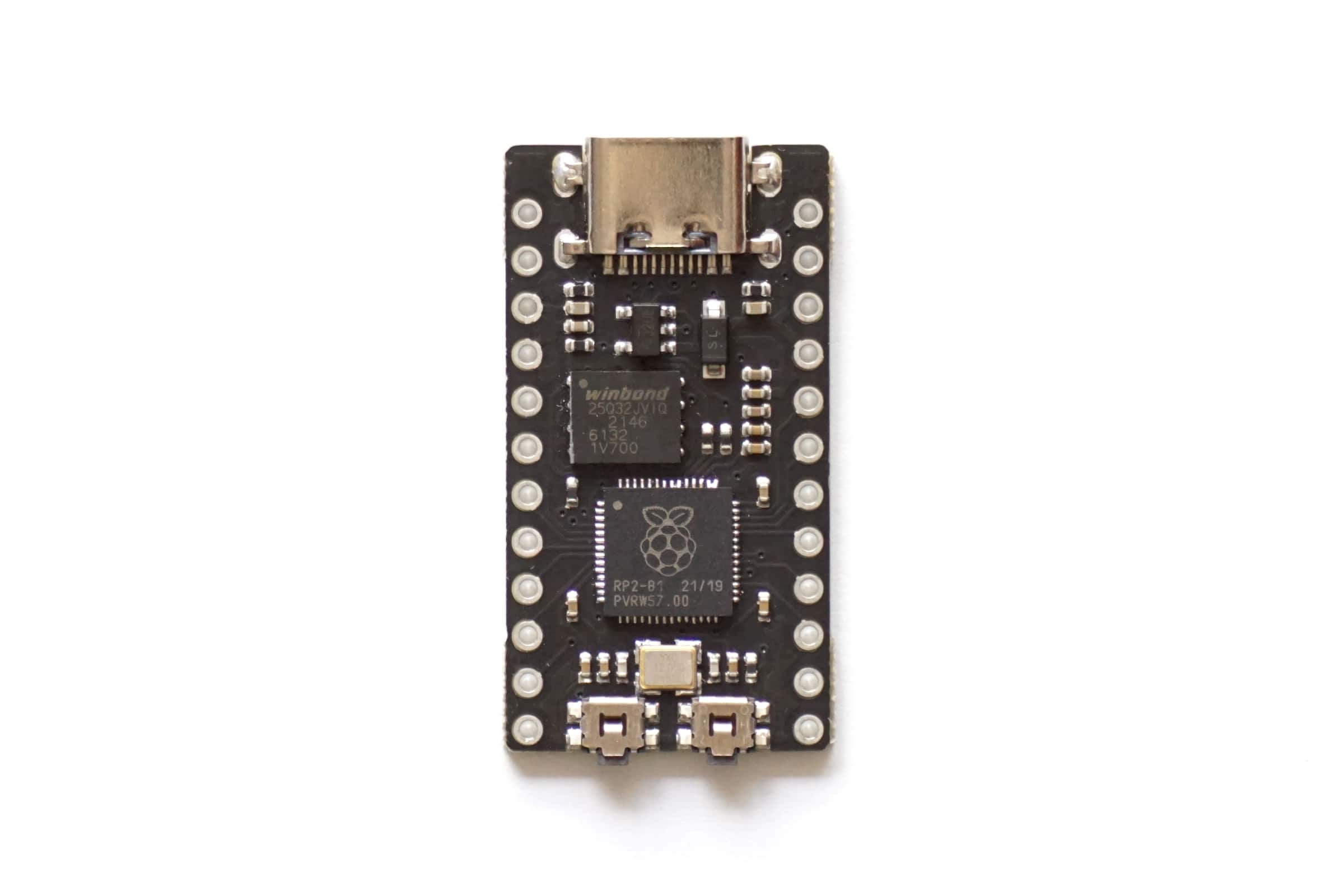

key micro RP は Raspberryシリコン RP2040 を搭載した、高性能なマイコンボードです。
自作キーボード向けの機能を搭載しています。

  • RP2040（ARM Cortex-M0+ x 2Core 133MHz）を搭載しています。Flash の容量は 4MB です。
  • pro micro と同じ形状です。
  • サイドプッシュ型のスイッチを採用しています。裏向きに実装しても、Reset/Boot の操作が可能です。
  • オプションで、裏面にスイッチをマウント可能です。裏向きに実装した場合、より扱いやすくなります。
  • USB は Type-C を採用しています。スルーホール4箇所で固定されていますので、モゲにくいです。
  • コンスルーに対応しています。キーボード側もコンスルーに対応していればはんだ付け不要です。
  • 全ての部品の高さを 2mm 未満に抑えています。2mm のコンスルーを利用可能です。
  • 裏面に、SWD IO/Clock, USB D+/D-, 3.3V, GND を引き出しています。ICE を使ったデバッグや機能拡張が可能です。
  • LED 非搭載かつ両面ともに完全シルクレスの黒色基板です。キーボードのデザインを尊重します。

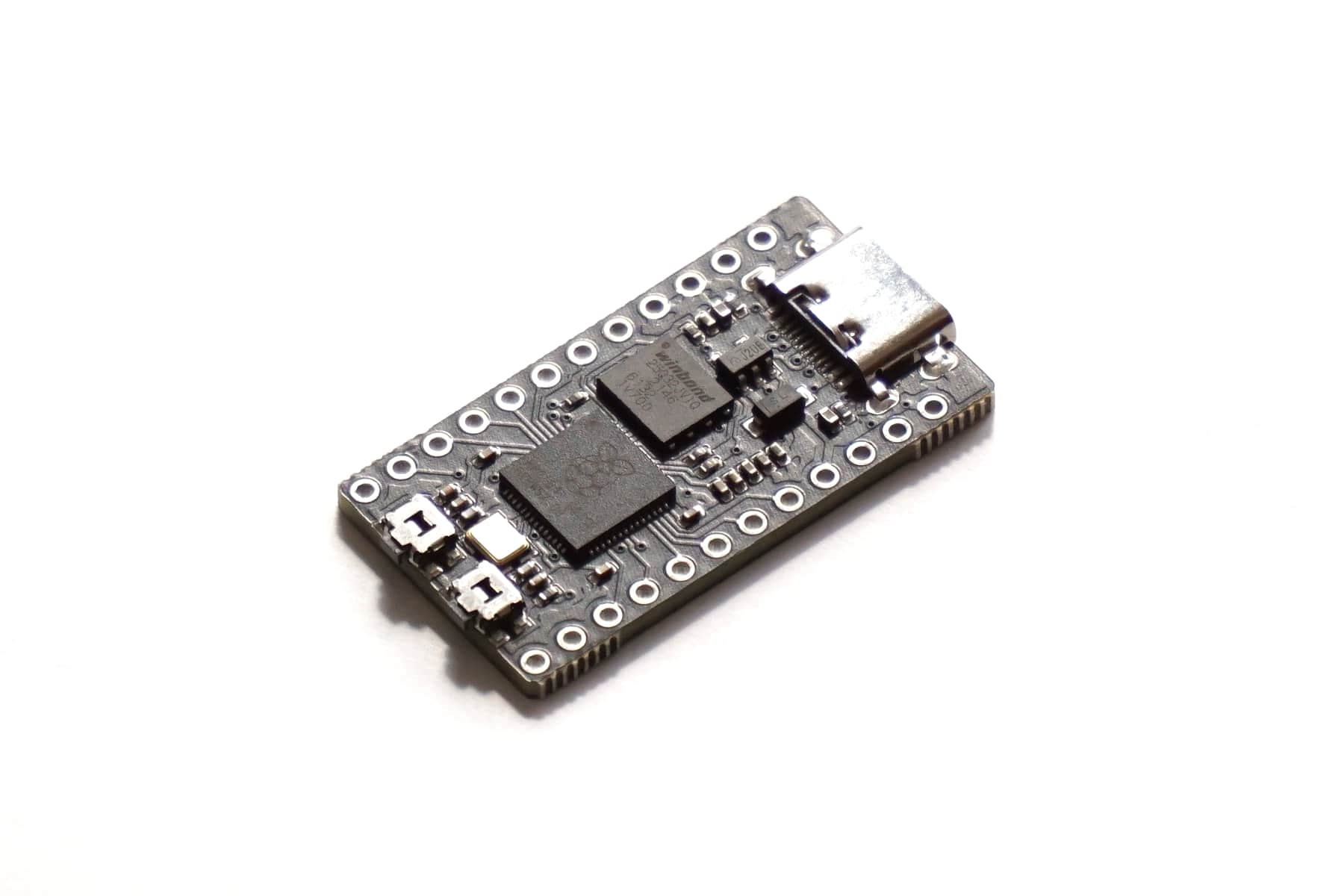

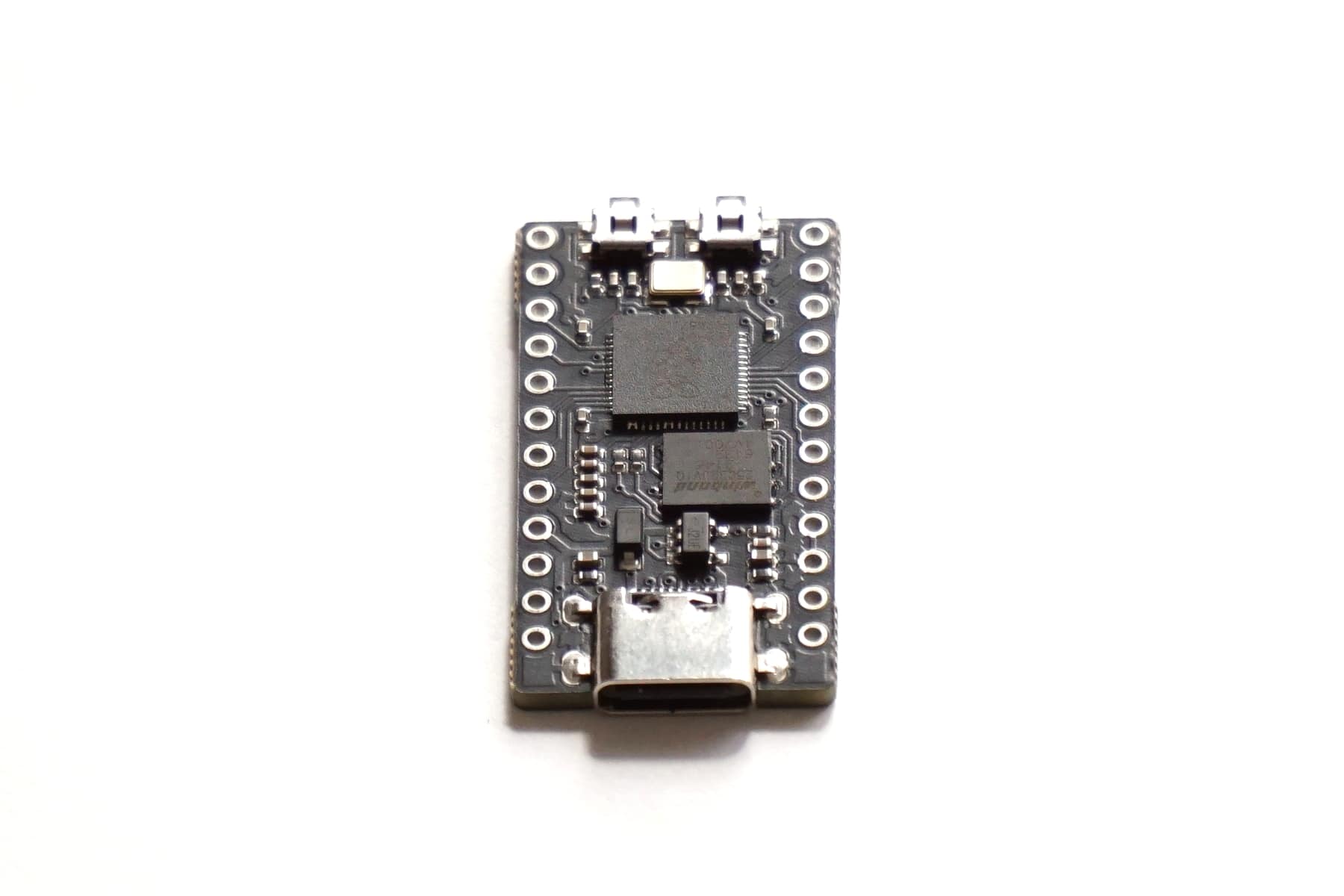

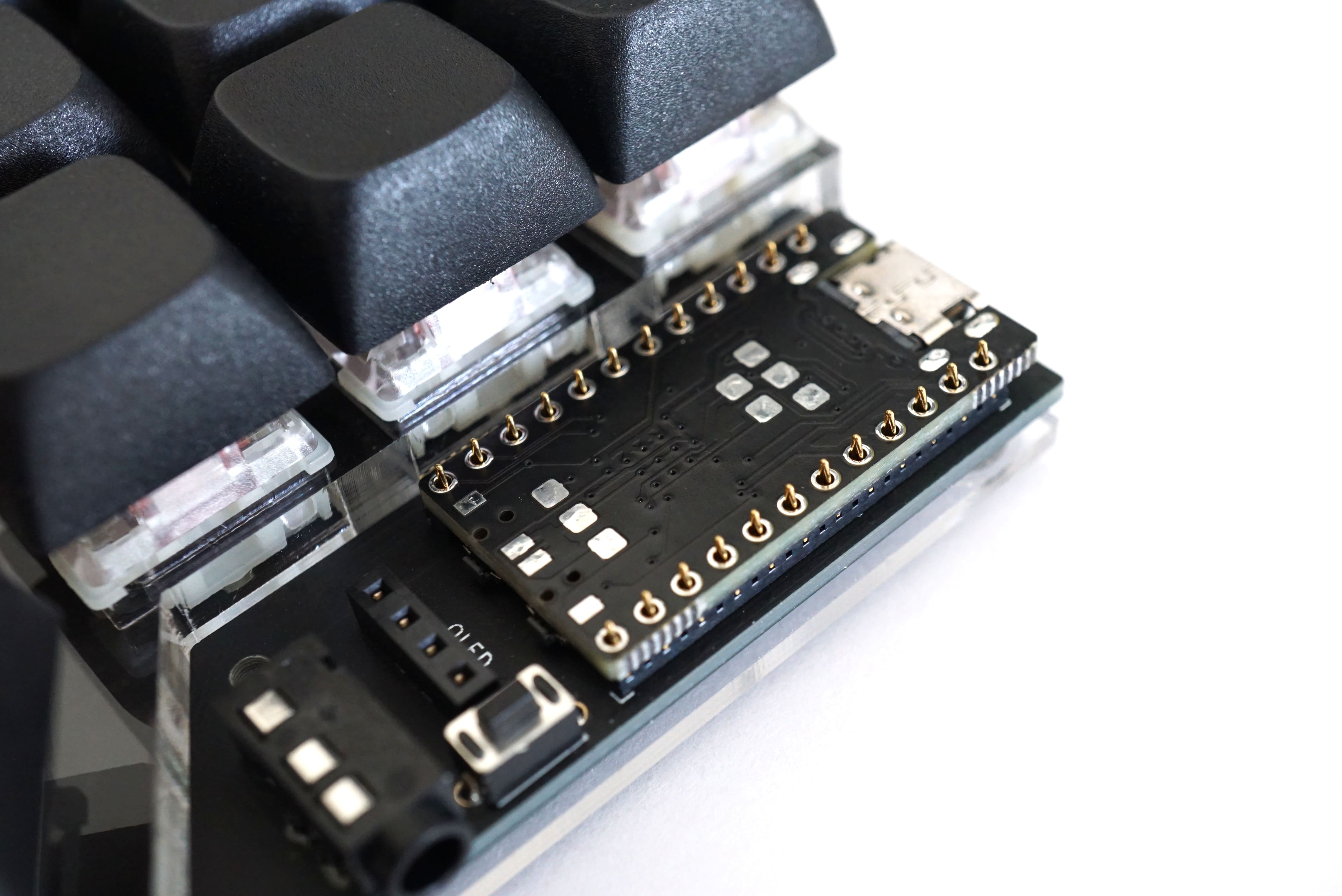

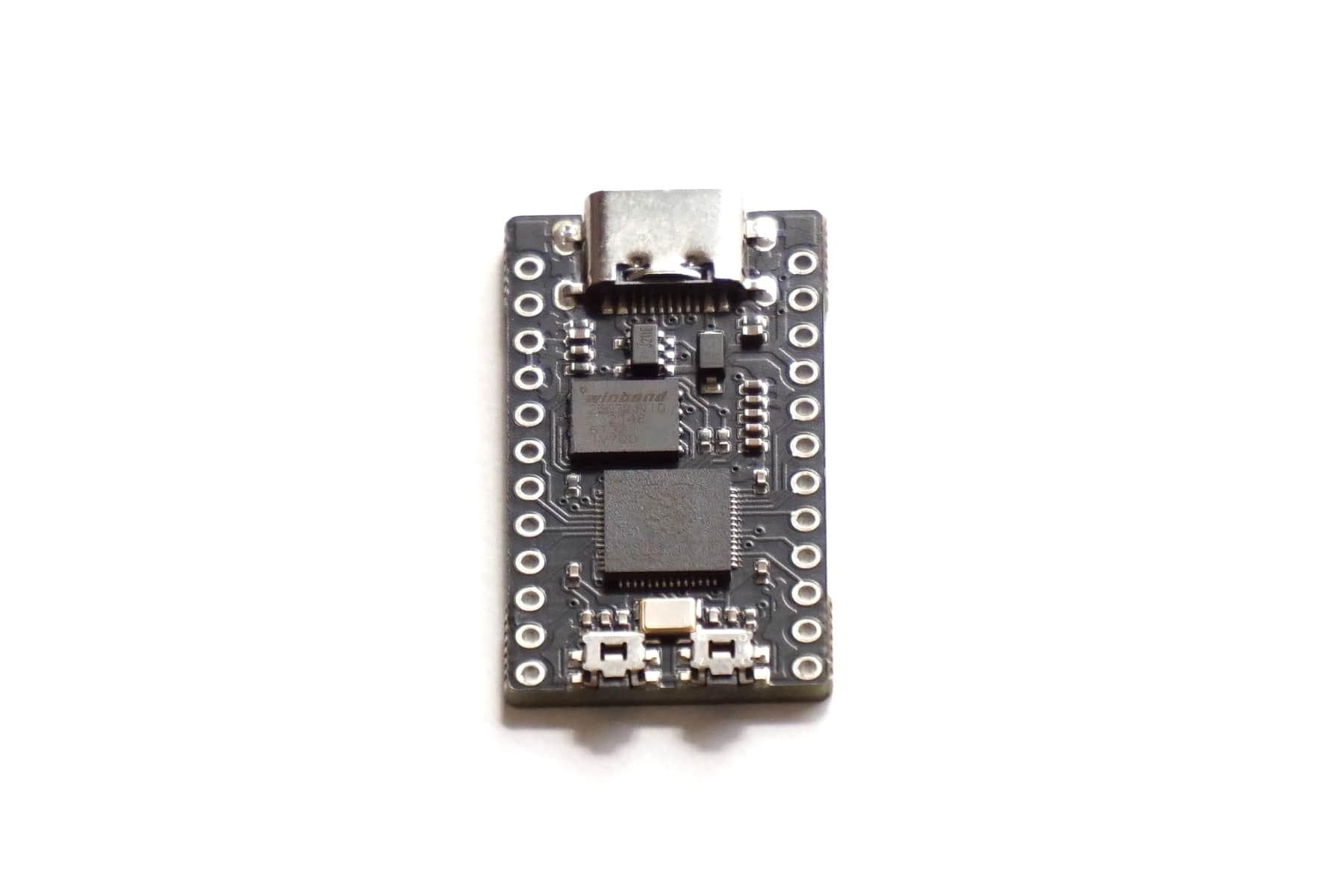

Corne での搭載例。裏面実装でも Reset/Boot スイッチにアクセス出来ます。

内容物一覧

名称 数量
key micro RP 1

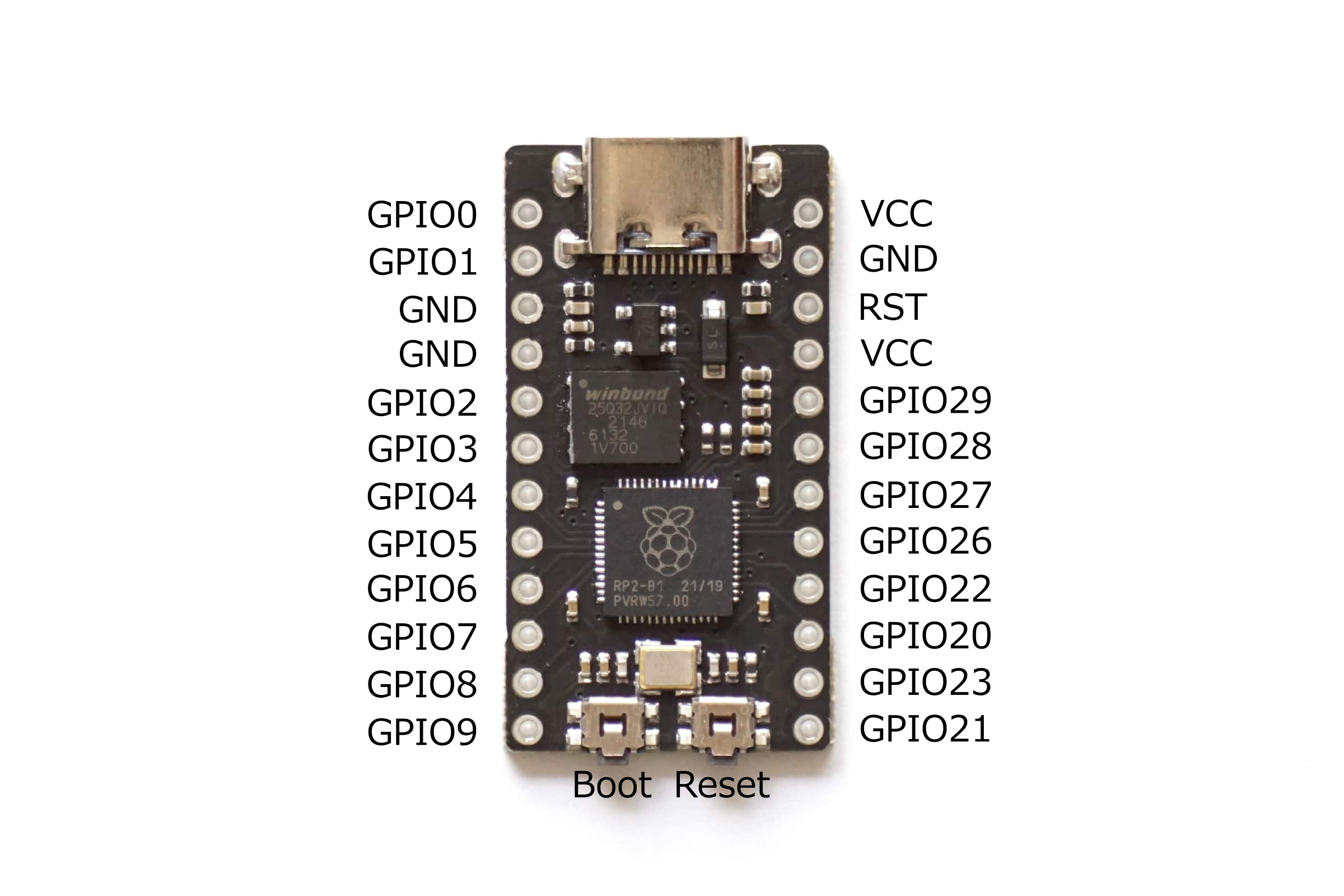

ピン・スイッチのアサイン

スルーホールのピンアサインです。RP2040 の GPIO 番号で記載しています。
VCC には VBUS をショットキーバリアダイオードに通した電圧を出力しています。約4.7Vが出力されます。2つの VCC は導通しています。
GPIO の電圧は、3.3V です。

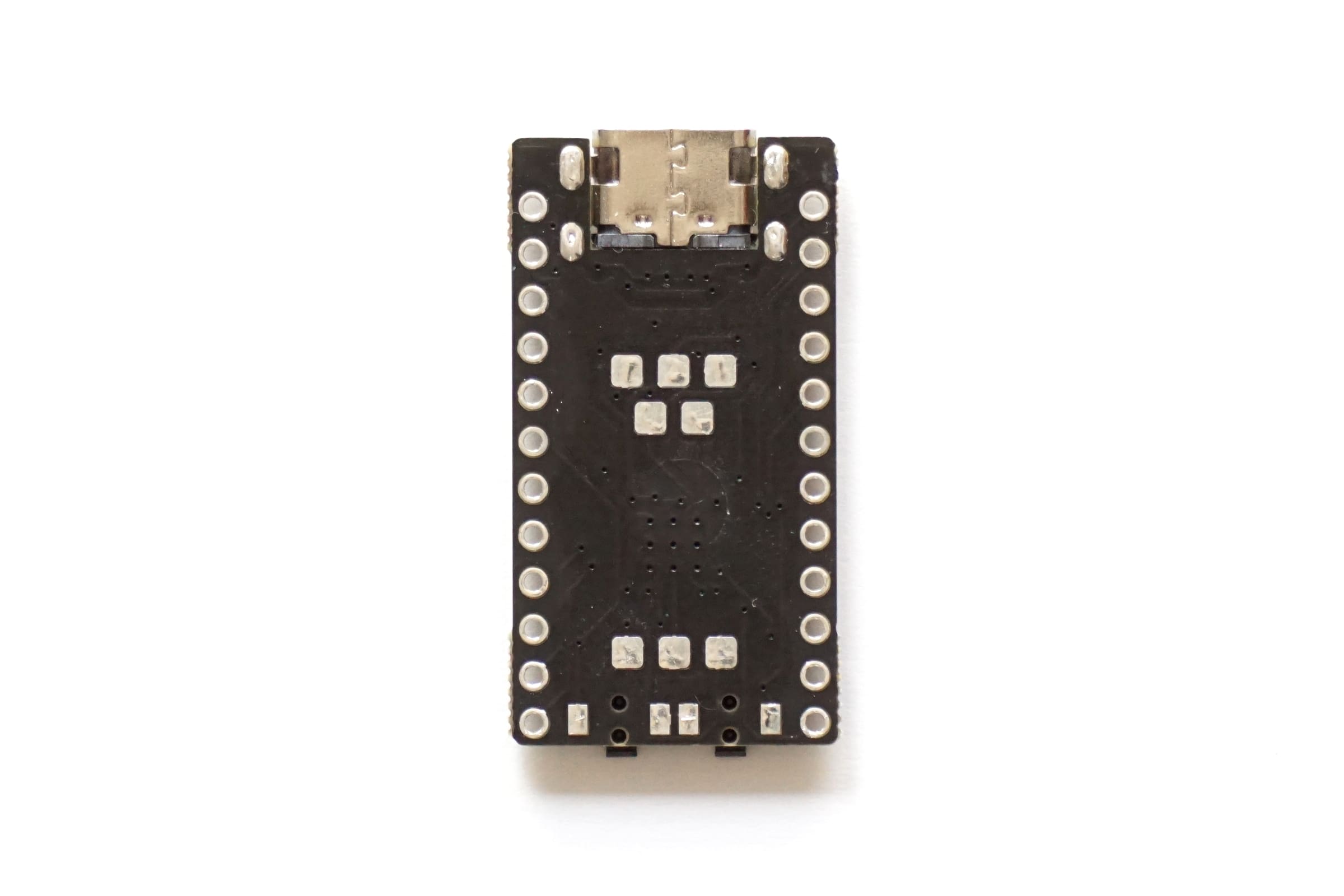

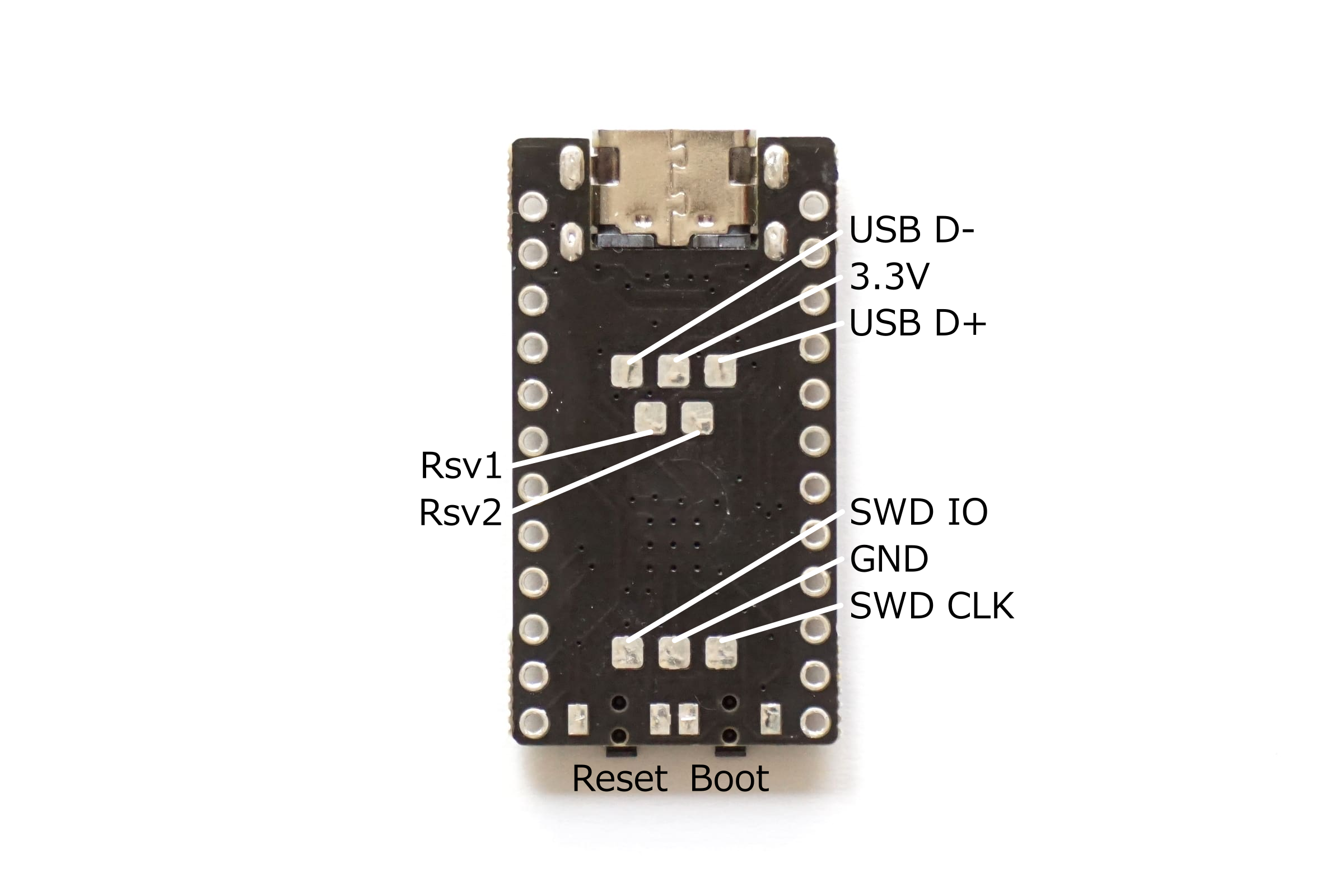

裏面の拡張用パッド

SWD Data/Clock, USB D+/D-, 3.3V, GND を引き出しています。ICE を使ったデバッグや機能拡張にご使用下さい。
Reset, Boot のパッドにはスイッチをマウント可能です。
Rsv1, Rsv2 についての詳細は、メールにてお問い合わせ下さい。

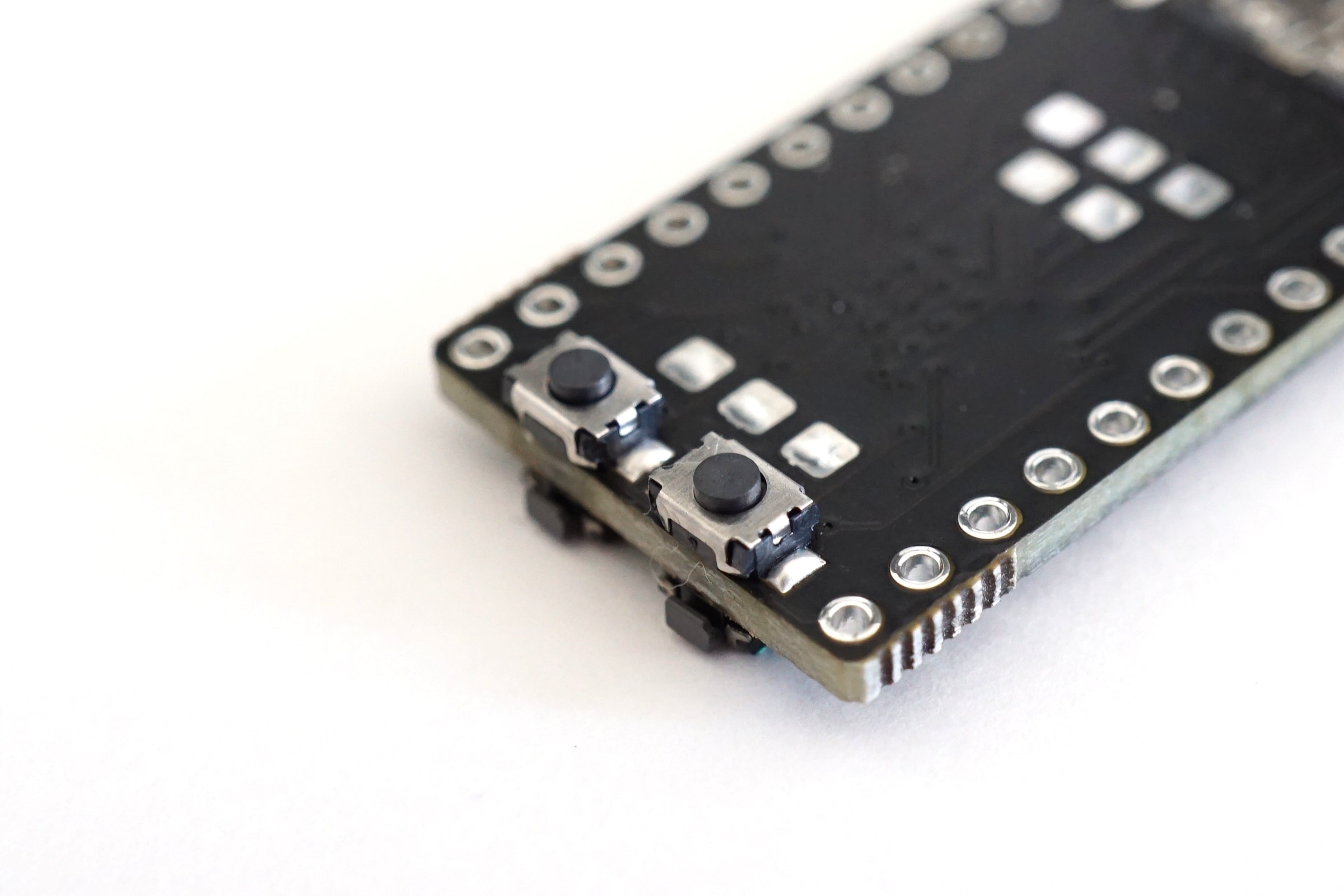

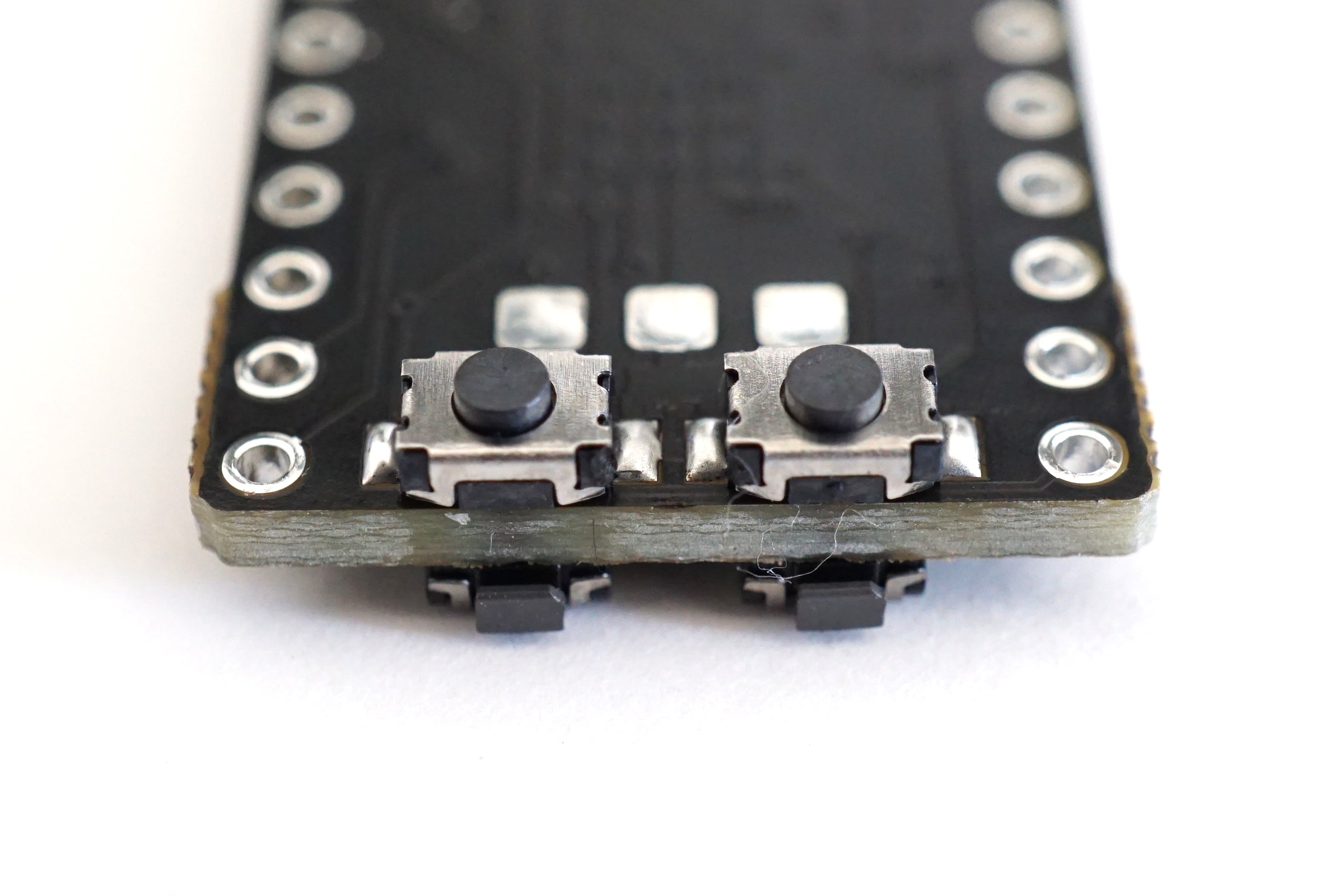

[Option] 裏面へのスイッチのマウント

オプションで、裏面にタクトスイッチをマウント出来ます。裏向きに実装した場合、より扱いやすくなります。
スイッチが品切れの際は、他の購入方法をご案内出来ますので、メールにてお問い合わせ下さい。
また、表面実装が不安な方向けに、「組み立てサービス」もご用意しています。よろしければご利用下さい。
